適用范圍

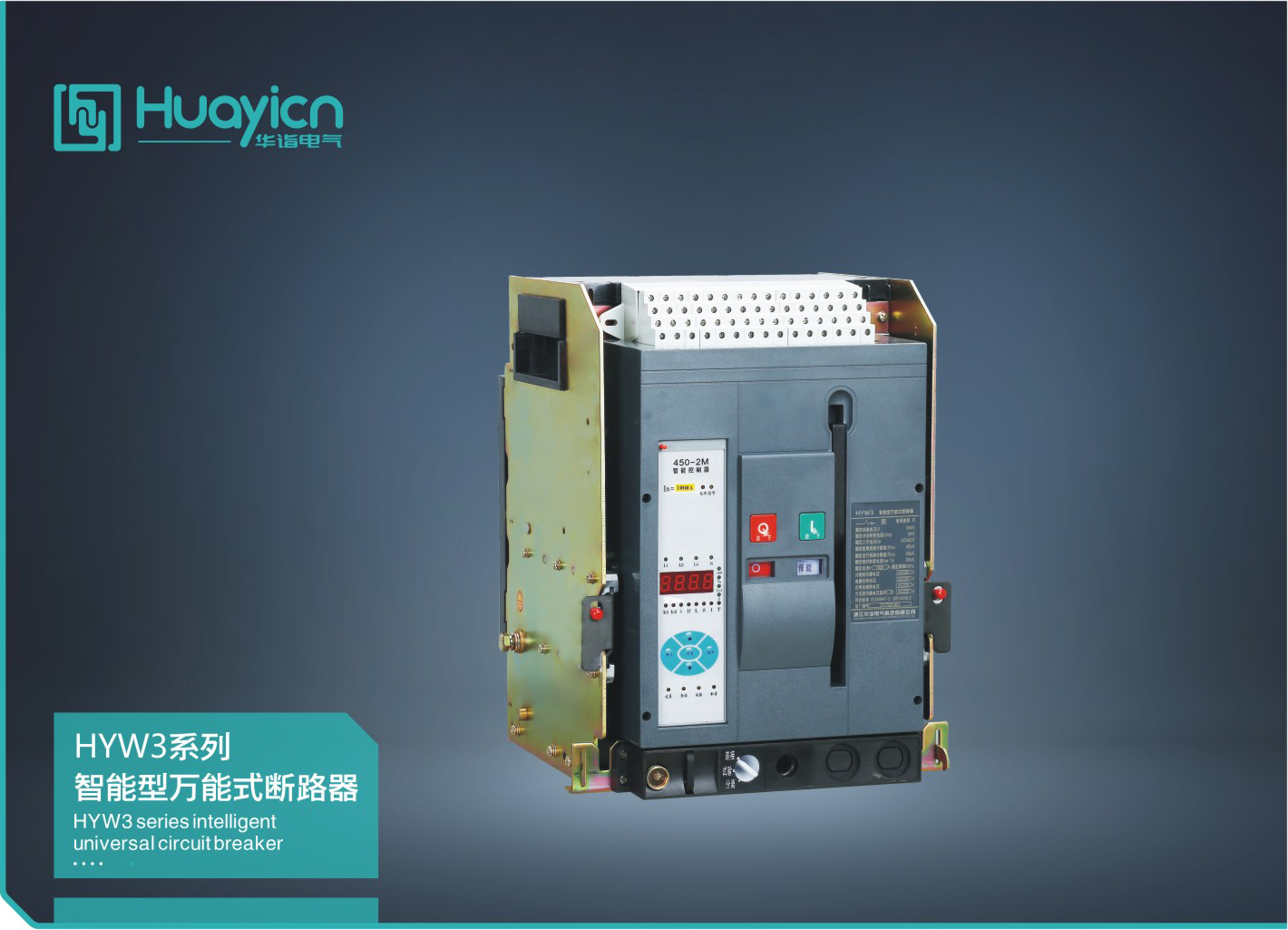

HYW3系列智能型萬能式斷路器適用于額定絕緣電壓690V，交流50Hz，額定電流200A~1600A，額定工作電壓400V的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、接地故障等危險.斷路器具有智能化保護功能,選擇性保護精確,能提高供電可靠性,避免不必要的停電。同時帶有開放式通訊接口，可進行“四通”以滿足控制中心和自動化系統的要求。在正常條件下也可作為線路的不頻繁轉換之用。
斷路器在海拔2000米時脈沖耐壓8000V（不同海拔按標準修正，最高不超過12000V），該斷路器不帶智能控制器及傳感器時，可作隔離器用，標示為
.
斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

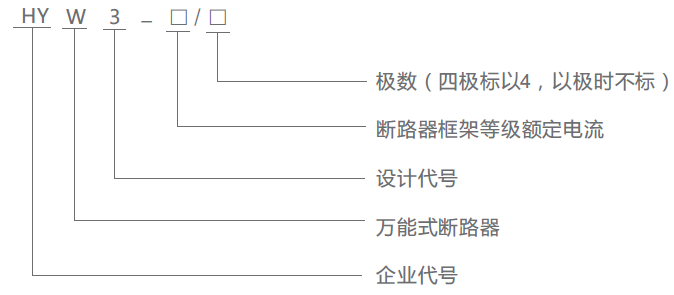

型號及含義
正常工作條件及安裝條件
◆ 周圍空氣溫度為-5℃~+40℃，且24h的平均值不超過+35℃（特殊訂貨的除外）；
◆ 安裝地點的海拔不超過2000m；
◆ 安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低濕度不超過-25℃，該月的月平均最大相對濕度不超過90%，并考慮因濕度變化發生在產品表面上的凝露；
◆ 污染等級為3級，防護等級為IP30，使用類別為B類；
◆ 斷路器主電路及電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其余輔助電路、控制電路安裝類別為III；
◆ 斷路器應按說明書安裝要求安裝，斷路器的垂直傾斜度不超過5°。
分類
◆ 按安裝方式分：固定式、抽屜式；
◆ 按操作方式分：電動操作、手動操作（檢修/維護用);
◆ 按級數分:三級、四級
◆ 脫扣器種類分：智能型過電流控制器、分勵脫扣器、欠電壓瞬時（或延時）動作脫扣器；
◆ 智能型過電流控制器功能分：H型（通訊型）、M型（普通型）兩種類型控制器，其功能如表一所示。
用途 | 配電或機電保護 | 備注 | |||||||||||||
型號 | H型 | ||||||||||||||
M型 | |||||||||||||||
功能 | 三段保護+接地保護 試驗功能 自診斷功能 參數設定功能 電流光柱指示 MCR接通分斷功能 故障查詢和故障記憶功能 四組信號接觸點輸出(可編程)▲ 超越跳閘功能▲ 熱記憶功能▲ | 觸頭磨損及機械壽命指示 事件記錄 編程接口 負載監控▲ 五中特性曲線▲ 故障時標功能▲ 電網歷史參數記錄功能▲ 漏電保護● 功能表● | 通訊接口： 提供標準 RS485接口， 多協議數據傳 輸功能(內部 集成 ModBus- RTU協議) | 全部為數字式 單元：M/H 型采用液晶顯 示。 按鈕整定方式。 | |||||||||||
注：以上"▲" 標志為增選功能，其余為基本配置功能，以上"●" 標志見如下詳細說明：
◆ M、H型如若增選漏電保護功能，則無接地保護功能；
◆ 對于M型，功能表為增選功能，但對于H型而言，功能表為基本配置功能。
| 殼架等級 | 額定絕緣電壓U(V） | 額定工作電流In(A) | 額定沖 額定擊耐受Uimp | 電壓Ue | 額定極限短路分段能力 | 額定運行短路 | 額定短時耐受電流 | 功率損耗分段能力IcuIn(w) | ||||
Icu kA o-co | kA o-co-co | Icw kA(1s) | ||||||||||
(kV) | (V) | 400V | 690V | 400V | 690V | 400V | 690V | 固定式 | 抽屜式 | |||
1600 | 690 | 200 400 630 800 1000 1250 1600 | 12 | 400 490 | 60 | 35 | 50 | 35 | 60 | 35 | 123.5 | 331.5 |
2500 | 1000 | 630 800 1000 1250 1600 2000 2500 | 80 | 55 | 80 | 55 | 80 | 55 | 90 140 170 | 205 210 310 | ||
4000 | 2500 2900 3200 3600 4000 | 100 | 70 | 100 | 70 | 100 | 70 | 430 440 450 | 780 790 800 | |||
6300 | 4000 5000 6300 | 120 | 80 | 120 | 80 | 120 | 80 | 1225 1250 1625 | 1287 1313 1706 | |||
