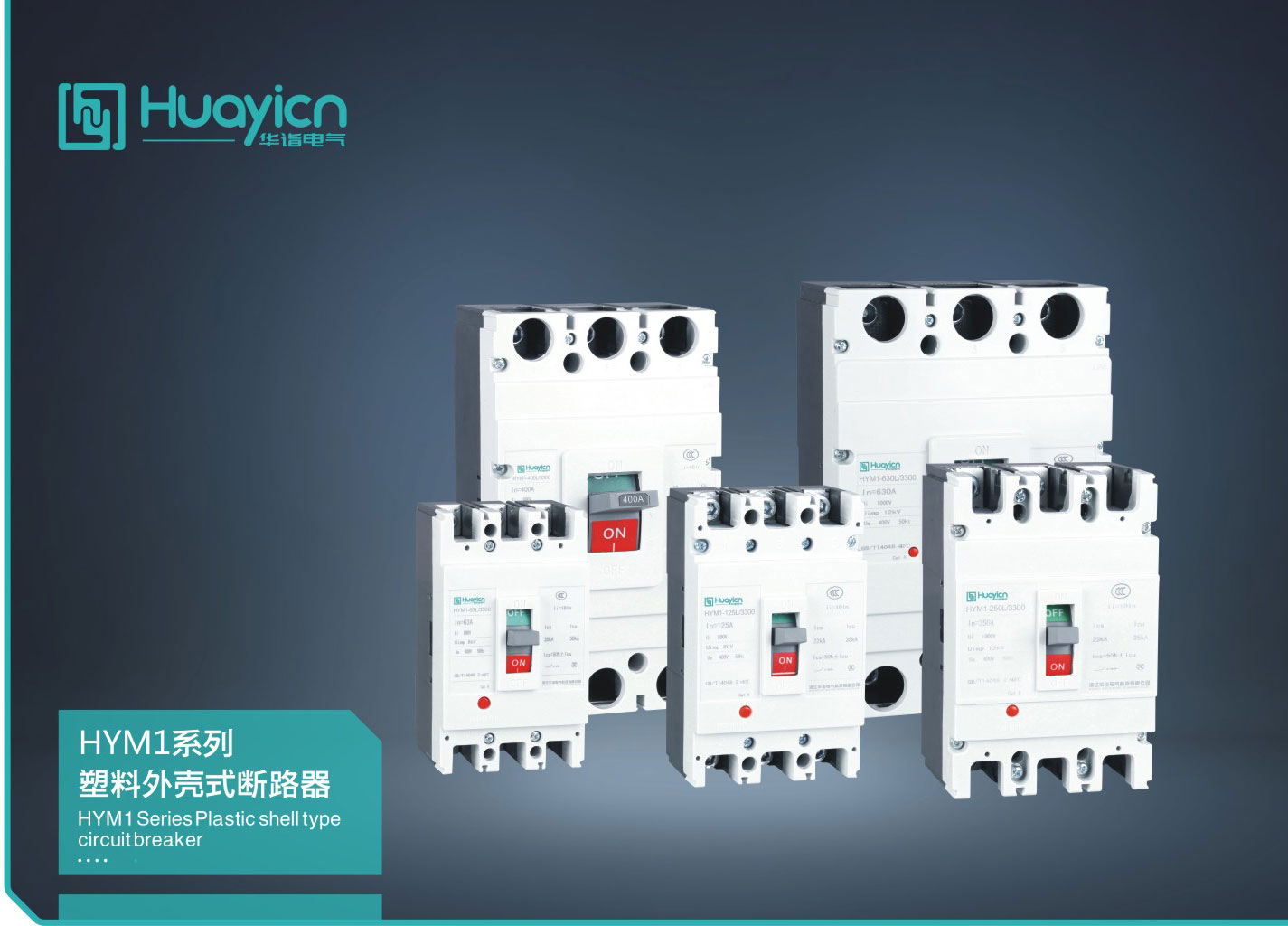

HYM1系列塑料外殼式斷路器
適用范圍
HYM1系列塑料外殼式斷路器(以下簡稱斷路器)主要用于交流50Hz或(60Hz)，額定絕緣電壓800V額定工作電壓690V及以下，額定電流1250A及以下的配電網絡中為分配電能和保護線路及電源設備的過載、欠電壓和短路保護，400A殼架等級以下的斷路器也可作為電動機的過載、欠電壓和短路保護。在正常情況下可作為線路的不頻繁轉換和電動機的不頻繁起動之用。
符合標準：IEC60947-2、GB14048.2標準。

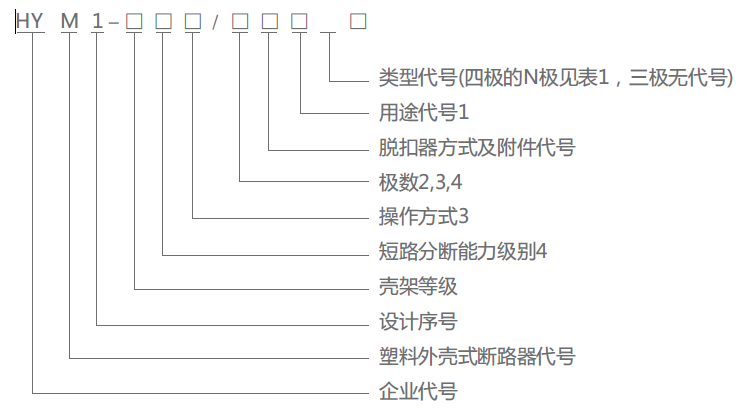

型號及含義
注：◇ 配電用斷路器無代號；保護電動機用斷路器用2表示；
◇ 極數分為：二極、三極、四極；
◇ 手柄直接操作無代號，電動機操作用D表示，旋轉柄操作用Z表示；
◇ 標準型用L表示；較高分型用M表示；高分?jǐn)嘈陀?/span>H表示。
正常工作條件及安裝條件
◇ 海拔高度：斷路器安裝地址的海拔不超過2000m。
◇ 污染等級：斷路器的污染等級為3級。
◇ 安裝類別：斷路器的安裝類別為III類。
◇ 安裝位置：斷路器可以水平、垂直、平躺安裝，并且不降低其電氣性能。
主要參數及技術性能
| 斷路器型號 | HYM1-63 | HYM1-125 | HYM1-250 | HYM1-400 | HYM1-630 | HYM1-800 | HYM1-1250 | ||||||||||||||||||
| 極數 | 3 4 | 2 | 3 | 4 | 2 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | |||||||||||
| 額定電流ln A | 10 16 20 25 32 40 50 63 | 16 20 25 32 40 50 63 80 100 125 | 100 125 140 160 180 200 225 250 | 225 250 315 350 400 | 400 500 630 | 630 700 800 | 800 1000 1250 | ||||||||||||||||||
| 額定絕緣電壓Ui(V) | 690 | 800 | 800 | 800 | 800 | 800 | 800 | ||||||||||||||||||
| 額定沖擊耐受電壓Uimp V | 6000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||||||||
| 額定工作電壓Ue V | 400 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | ||||||||||||||||||
| 分?jǐn)嗄芰?jí)別 | M | M | L | H | M | L | H | L | M | H | M | H | H | H | |||||||||||
| 極限短路分?jǐn)嗄芰cu(KA)(O-tCO) | 400V | 50 | 50 | 30 | 85 | 65 | 35 | 85 | 50 | 65 | 100 | 75 | 100 | 100 | 100 | ||||||||||
| 690V | 25 | 25 | 30 | 30 | |||||||||||||||||||||
| 運行短路分?jǐn)嗄芰cs(KA) 690V(O-tCO-t CO) | 400V | 30 | 35 | 18 | 50 | 50 | 22 | 65 | 35 | 50 | 65 | 50 | 65 | 75 | 75 | ||||||||||
| 690V | 15 | 15 | 20 | 20 | |||||||||||||||||||||
| 飛弧距離 mm | 50 100 | ||||||||||||||||||||||||
| 操作循環次數(次) | 每小時 | 120 60 60 20 | |||||||||||||||||||||||
| 通電流 | 4000 | 3000 | 1500 | 1000 | 1000 | 500 | 500 | ||||||||||||||||||
| 不通電 | 6000 | 7000 | 6500 | 4000 | 4000 | 2500 | 2500 | ||||||||||||||||||
| 功率損耗W | 固定式 | 20 | 25 | 33 | 35 | 40 | 40 | 26 | 63 | 55 | 60 | 60 | 40 | 80 | 80 | 40 | 120 | 130 | 150 | 150 | 200 | 125 | 135 | 180 | 240 |
| 插入式 | 25 | 30 | 45 | 50 | 50 | 65 | 75 | 75 | 100 | 110 | 180 | 200 | 200 | 170 | 190 | 300 | |||||||||
| 外形尺寸mm | 長 | 135 | 150 | 165 | 257 | 270 | 280 | 406 | |||||||||||||||||
| 寬 | 76 | 103 | 92 | 65 | 122 | 107 | 75 | 142 | 140 | 184 | 182 | 240 | 210 | 280 | 210 | ||||||||||
| 高 | 74 | 82 | 82 | 68 | 27 | 87 | 104 | 100 | 108 | 103 | 140.5 | ||||||||||||||
| 安裝尺寸mm | a | 25 | 50 | 30 | 60 | 35 | 70 | 44 | 88 | 58 | 118 | 70 | 140 | 70 | |||||||||||
| b | 177 | 177 | 129 | 129 | 129 | 126 | 126 | 126 | 215 | 215 | 200 | 200 | 243 | 243 | 375 | ||||||||||
| d | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 6.5 | 6.5 | 7 | 7 | 7 | 7 | 10 | ||||||||||
