不適用范圍

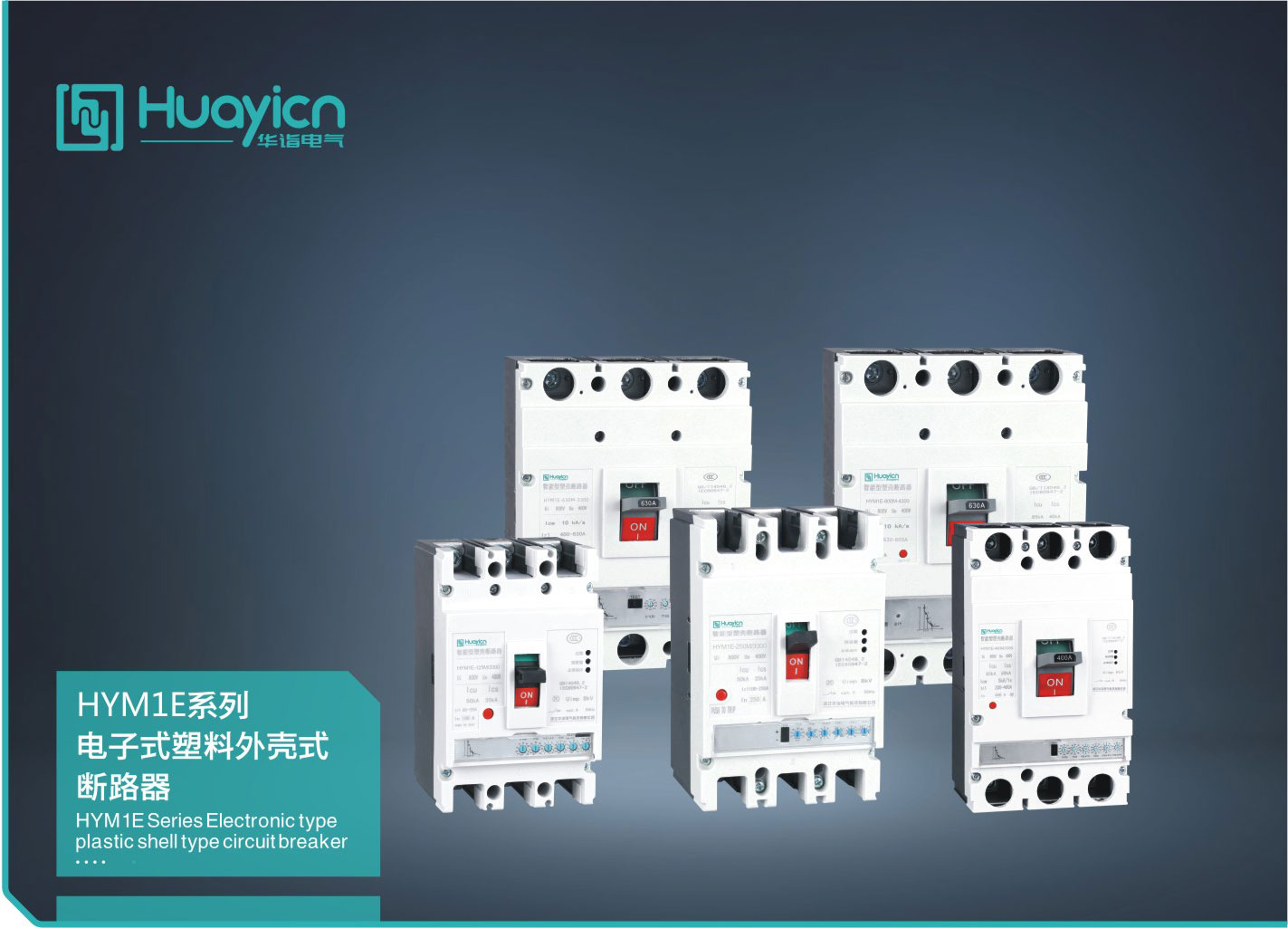

HYM1E系列電子式塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz(或60Hz),其額定絕緣電壓為800V,額定工作電壓400V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限短路瞬時和欠壓保護功能以及剩余電流保護(可選)，缺相保護功能(可選)，能保護線路和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中“Z、B”型控制帶有通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。
斷路器按照其額定極限短路分?jǐn)嗄芰Φ母叩停譃?/span>M型(較高分?jǐn)嘈?/span>)、H型(高分?jǐn)嘈?/span>)二種。該斷路器具有體積小、分?jǐn)嗄芰Ω?、飛弧短抗振動等特點。
斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
斷路器具有隔離功能，其相應符號為：
斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
斷路器符合標準
◇ IEC60947-1及GB14048.1《低壓開關設備和控制設備總則》
◇ IEC60947-2及GB14048.2《低壓開關設備和控制設備彳腿斷路器》及附錄F《帶電子過電流保護斷路器的附加要求》
◇ IEC 60947-5.1及GB14048.5《低壓開關設備和控制設備控制電路電器和開關元件》

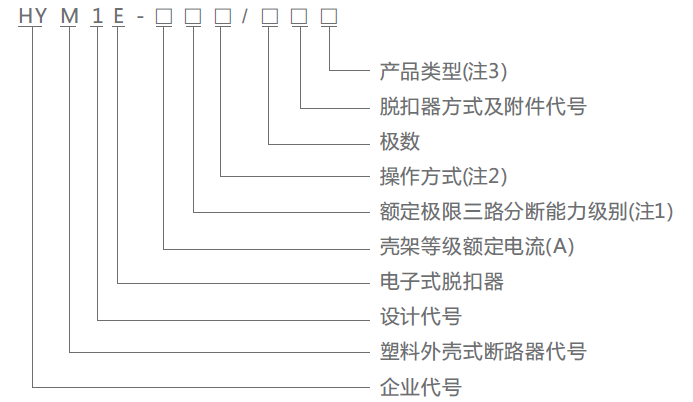

型號及含義
注：
◇ 按額定極限短路分?jǐn)嗄芰Φ母叩头譃?/span>M型(較高分?jǐn)嘈?/span>)、H型(高分?jǐn)嘈?/span>)。
◇ 手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示。
◇ 基本型代代號，智能通訊型用Z表示，編程通訊型用B表示，消防型用X表示，液晶顯示L表示。
使用條件
◇ 環境溫度：-5℃~+40℃
◇ 能耐受潮濕空氣的影響
◇ 能耐受鹽霧、油霧的影響
◇ 斷路器主電路的安裝類別為III，其余輔助電路、控制電路安裝類別為II。
◇ 最高溫度+40℃時，空氣的相對濕度不超過50%，在較低的濕度下可以允許有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施
◇ 最大傾斜度為22.5°
◇ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方
◇ 在沒有雨雪侵襲的地方
產品功能配置
| 型號 | HYM1E-125 | HYM1E-250 | HYM1E-400 | HYM1E-630 | HYM1E-800 | ||||||||||||||||
| 殼架等級額定電流lnm(A) | 120 | 250 | 400 | 630 | 800 | ||||||||||||||||
| 額定電流(可調)ln(A) | 16~32A可調 32~63A可調 63~125A可調 | 100~250A可調 | 200~400A可調 | 400~630A可調 | 630~800A可調 | ||||||||||||||||
| 額定工作電壓Ue(V) | AC400V | ||||||||||||||||||||
| 額定絕緣電壓Ui(V) | AC800V | ||||||||||||||||||||
| 額定沖擊耐受電壓 Uipm | AC8000V | ||||||||||||||||||||
| 極數 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | |||||||||||
| 額定極限短路分?jǐn)嗄芰墑e | M | H | M | H | M | H | M | H | M | H | M | H | M | H | M | H | M | H | M | H | |
| 額定極限短路分?jǐn)嗄芰cu(kA) | 50 | 80 | 50 | 80 | 50 | 85 | 50 | 85 | 100 | 65 | 100 | 65 | 100 | 65 | 100 | 65 | 100 | 65 | 100 | ||
| 額定運行短路分?jǐn)嗄芰cs(kA) | 35 | 50 | 35 | 50 | 35 | 50 | 35 | 50 | 65 | 42 | 62 | 42 | 65 | 42 | 65 | 42 | 65 | 42 | 65 | ||
| 額定短時耐受電流lcw(kA)1s | 5 | 8 | 10 | ||||||||||||||||||
| 使用類別 | A | A | B | B | B | ||||||||||||||||
| 操作性能(次) | 通電 | 3000 | 3000 | 2000 | 1500 | 1500 | |||||||||||||||
| 不通電 | 7000 | 7000 | 4000 | 3000 | 3000 | ||||||||||||||||
 | L | 150 | 165 | 257 | 280 | 280 | |||||||||||||||
| W | 92 | 122 | 107 | 142 | 150 | 210 | 280 | 210 | 280 | ||||||||||||
| H | 92 | 90 | 16.5 | 115.5 | 115.5 | ||||||||||||||||
| 飛弧距離 | ≤50 | ≤50 | ≤100 | ≤100 | ≤100 | ||||||||||||||||
